PP再生料生产编织袋工艺技术

塑编制品的原料主要是聚丙烯和高密度聚乙烯，其辅助原料一般有改性剂、润滑剂、增白剂等。根据塑编制品的用途不同，对原料的选择也有所不同。一般来说，用高密度聚乙烯编织的筒布手感、柔软性、耐低温性均较好。而聚丙烯的来源丰富、价格低廉、故塑编制品广泛采用聚丙烯作为主要原料。

塑料制品的成型为挤出成型。为了保证扁丝乱型加工件的质量，一般选择熔体流动速率（MFR）恰当的原料。通常用于塑编的聚丙烯熔体流动速率在2～5g/10min之间。熔融指数小，扁丝强度高，但成型困难；反之，则扁丝强度低，成型较容易。若在配方中加入大量填充改性剂，则会降低物料在成型过程上的流动性，可加入少量的增塑剂或润滑剂以提高其流动性。

目前，聚丙烯再生料也应用于塑编制品的生产，虽然其物理特性和质量比新料差，但只要合理选用，也可达到规定的标准。若用再生料生产的扁丝不光亮，可在原料配方中加入一定量的荧光增白剂、增塑剂来改善。

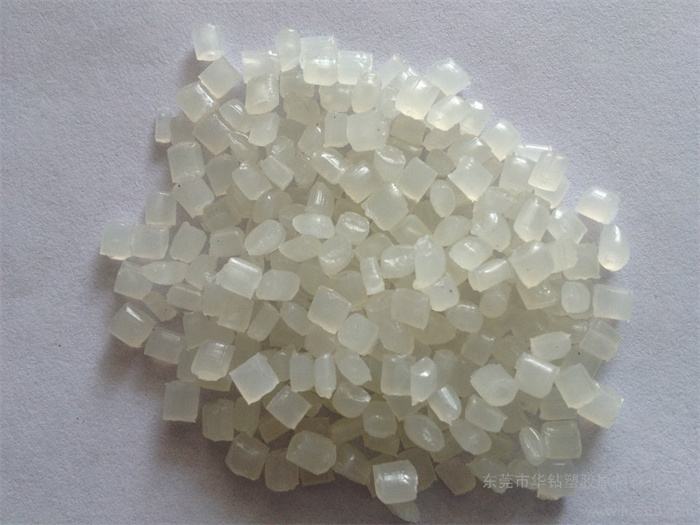

对于聚丙烯再生料的选择，要“一看二咬三燃四牵”，看再生料的外表，表面显蜡感，黑亮无气泡则是较好的再生料；聚取颗粒子放在牙齿上轻咬，较硬的是聚丙烯再生料粒子，咬不断的是较好的PP再生料粒子，较软的是PE类再生料粒子；把粒子放在火焰上点燃，离开火焰后能够自行燃烧，火焰颜色底部蓝色，顶部黄色，并在燃烧过程中有大量黑烟、熔融滴落，散发出石油气味的PP再生料；在熔融状态下能够连续不断地牵出细丝的PP再生料，牵出丝头短，燃烧散发似蜡气味的属聚乙烯再生料粒子。
